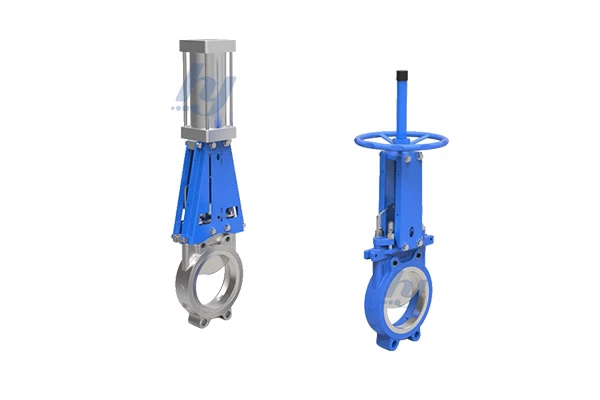

Visokotlačni drsni ventil

Visokotlačni drsni zaporni ventil je prilagojena krmilna naprava za odpiranje, zapiranje in-zapiranje za sisteme za transport tekočin, prahu in zrnatih materialov pod visokim{1}}tlakom. Izkorišča dolgoletne izkušnje podjetja pri izdelavi ventilov in visokotlačni-tehnologiji transporta materiala, kot svoje jedro uporablja »-drsna vrata z visoko trdnostjo«, ki uporabljajo navpično ali vodoravno drsno strukturo odpiranja in zapiranja. Ponaša se s prednostmi, kot so odpornost na visok-tlak, natančno odpiranje in zapiranje, tesno tesnjenje, odpornost proti-zamašitvam in obrabi ter strukturna stabilnost. Izdelan v strogem skladu s standardi GB/T 9092, API 598 in ISO 4401, je primeren za visoke -tlačne pogoje v razponu od 1,6 MPa do 32 MPa. Široko se uporablja v visoko{16}}kemičnih, naftnih in plinskih, rudarskih visoko{17}}transportnih, metalurških visoko{18}}tlačnih sistemih in novih energetskih industrijah, pri čemer v celoti rešuje industrijske težave, kot so zamašitev pri odpiranju in zapiranju ventilov, puščanje tesnil, čezmerna obraba in zamašitev zaradi kopičenja materiala pod visokim{19}}tlakom. Okrepi nadzor visokega{21}}tlaka v cevovodu ter izboljša stabilnost in varnost delovanja sistema.

Kot ključno krmilno središče v visokotlačnih-sistemih za transport medijev je ta izdelek osredotočen na »drsni-tip-visoko{2}}natančno odrezovanje-, s tremi funkcijami, ki delujejo sinergijsko za povezovanje visokotlačnih transportnih cevovodov-s skladiščno in reakcijsko opremo. Dosega učinkovit nadzor nad-visokotlačnimi mediji, hkrati pa zagotavlja stabilno delovanje in enostavno uporabo ter se prilagaja različnim-zahtevam visokotlačnih procesov.

Visoko{0}}natančno odpiranje in zapiranje: Sprejema-drsno strukturo drsne plošče, ploščo poganjajo gladko premikanje s pnevmatskimi, električnimi ali hidravličnimi aktuatorji, kar omogoča hitro odpiranje in zapiranje ter natančno prekinitev-visokotlačnih-medijev. Hod odpiranja in zapiranja je mogoče nadzorovati, brez zatikanja ali odstopanja, in je primeren za delovne pogoje pod visokim-tlakom 1,6MPa~32MPa. Učinkovito lahko blokira ali vodi transport visokotlačnih-tekočin, praškov in zrnatih materialov ter prepreči visokotlačno puščanje-medija in navzkrižni tok. Primeren je za visoko{11}}scenarije prenosa s strogimi zahtevami glede natančnosti odpiranja in zapiranja ter odpornosti na pritisk.

Proti-mašenju in proti-nabiranju, primerno za več visokotlačnih-medijev: Vložna plošča ima optimirano zasnovo z debelimi-stenami, notranja stena pretočnega kanala pa je natančno polirana (natančnost poliranja lahko doseže 400#), gladka in čista, brez izboklin ali mrtvih vogalov, kar lahko učinkovito prepreči kopičenje in zagozditev prahu, zrnatih materialov ali viskoznih tekočin pod visokim pritiskom. Primeren je za zrnate materiale z velikostjo delcev 0,1~50 mm in različne visokotlačne-tekočinske medije. Med premikom vložne plošče lahko postrga rahlo sprijeti material na notranji steni pretočnega kanala, kar dodatno prepreči nabiranje materiala in blokado ter popolnoma odpravi problem blokade materiala in izpada. Primeren je za scenarije visokega-tlaka, prahu in visoke{9}}viskoznosti.

Te-visokotlačno tesnjenje z odlično-neprepustnostjo: ima strukturo "dvojno-prilegajoče se tesnilo + visoko-tesnilo medblažilnika" z drsno ploščo in sedežem ventila, ki sta tesno nameščena. Tesnilne komponente so izdelane iz materialov, odpornih na visok-tlak,-obrabo, staranje-in korozijo-, kot so PTFE, FKM fluorkavčuk in zlitina Stellite. Lahko jih je prilagodljivo izbrati v skladu z značilnostmi visoko{9}}tlačnega medija, da se doseže ničelno puščanje ANSI razreda VI. Učinkovito preprečuje uhajanje-medija pod visokim tlakom in vnos nečistoč, s čimer se izogne ​​materialnim odpadkom, poškodbam opreme in varnostnim nevarnostim, ki jih povzroči uhajanje pod visokim{12}}tlakom. Primeren je za dolgoročno-stabilno delovanje v scenarijih visokega{15}}tlaka.

1. Visoka tlačna odpornost, stabilna struktura brez deformacij.

Jedro ima visoko{0}}drsno strukturo drsnih vrat, ki je posebej zasnovana za-visoke{1}}tlačne pogoje od 1,6MPa~32MPa. Ohišje ventila in vrat sta izdelana iz-visokotrdnega litega jekla in natančnega litja iz nerjavečega jekla (304, 316L, CF8/CF8M po izbiri). Po-presusu visokotlačne trdnosti in preskusu utrujenosti ima odlično tlačno odpornost, brez deformacij in puščanja. Vrata imajo zasnovo debele-stene v kombinaciji s togo povezovalno strukturo, ki se lahko upre udarcem-medija pod visokim{14}}tlakom in prepreči okvare pri odpiranju in zapiranju zaradi deformacije vrat, zaradi česar so primerna za pogoje neprekinjenega-delovanja pod visokim{15}}tlakom.

2. Proti-zamašitvam in{2}}odporen na obrabo, primeren za različne visokotlačne medije in scenarije.

Površina plošče je utrjena ali varjena iz trde zlitine (HRC večji ali enak 58), kar kaže odlično odpornost proti obrabi, odpornost proti koroziji in odpornost na udarce. Učinkovito se lahko upre-hitremu čiščenju praškov in granul pod visokim pritiskom in eroziji korozivnih tekočin. Pretočni kanal ima poenostavljeno in optimizirano zasnovo, ki odpravlja mrtve vogale z ostanki materiala, zmanjšuje pretočni upor medijev pod visokim{4}}tlakom ter preprečuje kopičenje materiala in zamašitev cevi. Primeren je za različne medije pod visokim-tlakom, kot so hidravlično olje pod visokim{7}}tlakom, kemične tekočine, mineralni prah in delci rude, in je primeren za težke delovne pogoje, kot so visok tlak, velik prah, močna korozija in velika obraba.

3. Kompaktna struktura in močna prilagodljivost namestitve.

Ta ventil z integrirano in kompaktno zasnovo optimizira strukturno postavitev, hkrati pa zagotavlja visoko-zdržljivost tlaka. Njegova majhnost zmanjša prostor za namestitev v primerjavi s tradicionalnimi visoko{2}}tlačnimi ventili, zaradi česar je posebej primeren za visoko{3}}delavnice z gostimi cevmi in omejenim prostorom. Nazivni premeri segajo od DN50 do DN500, vmesnik pa uporablja standardne visokotlačne prirobnične povezave GB/T 9113 in ANSI B16.5, kar omogoča brezhibno povezavo z različnimi visokotlačnimi pnevmatskimi transportnimi sistemi, visoko{11}}shranjevalnimi silosi, visokotlačnimi-transportnimi cevovodi in reakcijsko opremo. Podpira vodoravne in navpične metode namestitve brez zapletenih modifikacij ter ponuja odlično prilagodljivost in prilagodljivost za izpolnjevanje različnih zahtev glede razporeditve visoko{14}}tlačnih cevovodov.

4. Preprosto upravljanje in nadzorovani stroški vzdrževanja.

Podpira metode pnevmatskega, električnega in hidravličnega pogona (pnevmatski/hidravlični pogon ima prednost pri visoko-tlačnih pogojih), opremljen z natančnim krmilnim mehanizmom, ki zagotavlja gladko delovanje in prilagodljivo preklapljanje. V nujnih primerih omogoča hitro ročno posredovanje za zagotovitev varnosti visokotlačnega -sistema. Pnevmatske, električne in hidravlične pogone je mogoče daljinsko krmiliti in avtomatizirati ter se prilagoditi industrijskim avtomatiziranim visokotlačnim-proizvodnim linijam. Ni potrebno ročno-delovanje na mestu, kar znatno izboljša učinkovitost delovanja. Modularna zasnova omogoča individualno razstavljanje in zamenjavo ranljivih komponent, kot so ventilske plošče in tesnila, s čimer odpravi potrebo po popolni odstranitvi ventila in izboljša učinkovitost vzdrževanja za več kot 50 %. Standardizirana konfiguracija ranljivih delov olajša nabavo, zagotavlja vzdržljivost in zmanjšuje pogostost zamenjave, s čimer se znižajo stroški vzdrževanja visoko{10}}tlačnega sistema.

5. Visoko{1}}tesnjenje je zanesljivo, delovanje pa stabilno in varno.

Tesnilna struktura je posebej optimizirana za-visoke{0}}tlačne razmere, z dvojno-zasnovo tesnila za dvojno zaščito. Tesnila se tesno prilegajo drsnim vratom in sedežu ventila ter se prilagajajo spremembam visokega{3}}tlaka srednjega tlaka. Višji kot je tlak, tesnejše je tesnjenje, kar zagotavlja ničelno puščanje pod visokim-tlačnimi pogoji. Telo ventila ima visoko{7}}zasnovo tesnilne izolacije, ki preprečuje-mediju pod visokim tlakom vstop v aktuator in ležaje, kar podaljšuje življenjsko dobo osnovnih komponent. Dolgo časa lahko stabilno deluje v območju visokega tlaka od 1,6 MPa do 32 MPa in temperaturnem območju od -30 stopinj do 400 stopinj, s čimer izpolnjuje zahteve neprekinjenega delovanja visoko{15}}transmisijskih sistemov in odpravlja varnostne nevarnosti zaradi visokotlačnega puščanja.

6. Široka prilagodljivost, podpira ne-standardno prilagajanje

Brezhibno ga je mogoče integrirati z našim-visokotlačnim pnevmatskim transportnim sistemom, visoko-merilno opremo in visoko-reakcijsko opremo, ki se prilagaja zahtevam visoko-postopkovnega procesa v različnih panogah, kot so visoko{4}}kemična industrija, nafta in plin, rudarstvo, metalurgija in nova energija. Podprta je ne-standardna prilagoditev, debelino vratne plošče, tesnilni material, nazivni premer in strukturo telesa ventila pa je mogoče prilagoditi glede na raven visokega tlaka, značilnosti medija (močna korozija, velika obraba), prostor za namestitev, način pogona in druge zahteve. Na voljo sta popolno poročilo o materialu (MTC) in-poročilo o preskusu učinkovitosti pri visokem tlaku, ki ustreza prilagojenim delovnim pogojem strank.

Shanghai Hanye Engineering Technology Co., Ltd. je specializirano za nadzor tekočin in materialov pod visokim{2}}tlakom, pri čemer se osredotoča na kritične izzive srednjega odpiranja in zapiranja pod pogoji visokega{3}}tlaka. Z "visoko-toleranco na pritisk, tesnim tesnjenjem, proti-zamašitvam in-odpornostjo proti obrabi ter varnostjo in zanesljivostjo" kot svojimi temeljnimi načeli, podjetje strankam zagotavlja visoko zanesljive in prilagodljive visokotlačne drsne ventile in sorodne rešitve. Za podrobne parametre, rešitve za prilagajanje delovnih pogojev ali -študije primerov na kraju samem nas kontaktirajte!
