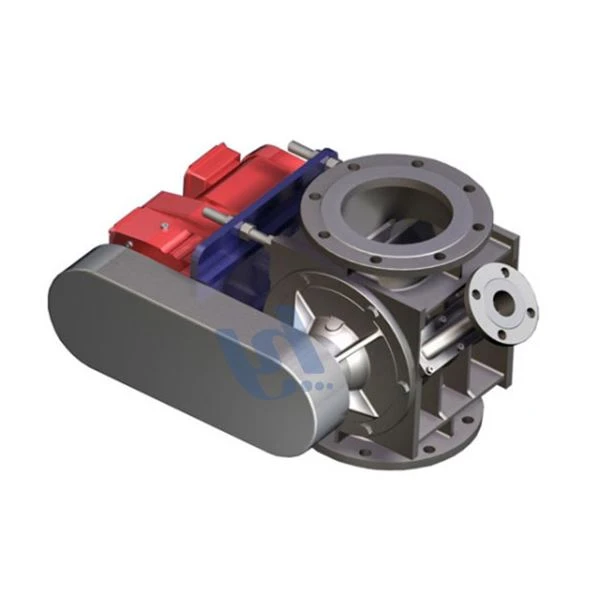

Visokotlačni rotacijski zračni ventil za zrnat material

Visokotlačni rotacijski zračni ventil za zrnate materiale je osrednji del opreme, posebej zasnovan za visoko{0}}pnevmatsko transportiranje in visoko{1}}tlačno dovajanje. Osredotoča se na temeljne zahteve "natančne zračne zapore, zaščite pred-zlomom, odpornosti proti visokemu tlaku in visoke odpornosti proti obrabi" za zrnate materiale pod visokim tlakom, izkorišča dolgoletne izkušnje podjetja v tehnologiji visokotlačnega-transporta in je izdelan strogo v skladu s konstrukcijskimi specifikacijami visoko{5}}tlačne opreme. Stabilno se lahko prilagaja visokim-tlačnim pogojem PN6~PN40 z največjo odpornostjo na tlak 4,0 MPa. Popolnoma primeren je za visoko{12}}transport na dolge-razdalje različnih velikosti delcev, vključno s plastičnimi zrnci, zrnatimi zrnci, kemičnimi zrnci in zrnci žlindre. Je bistvena komponenta visoko{15}}sistemov za ravnanje z zrnatim materialom v panogah, kot so nova energija, kemikalije, gradbeni materiali, predelava žit in rudarstvo, ki popolnoma rešuje industrijske točke, kot so puščanje, lomljenje materiala in obraba opreme pod visokim pritiskom.

Kot ključno vozlišče v visokotlačnih transportnih sistemih zrnatih materialov tri glavne funkcije tega izdelka delujejo skupaj za povezovanje skladiščne opreme in visoko{1}}tlačnih transportnih cevovodov, kar zagotavlja stabilen visok tlak in učinkovito transportiranje ob ohranjanju celovitosti materiala in varnosti proizvodnje.

Visokotlačno{0}}tesnilo zračne zapore: S sprejetjem trojne dinamične tesnilne strukture v kombinaciji z natančno zasnovo optimizacije reže je zgrajena -zmogljiva nepredušna pregrada z visokim{1}}tlakom, ki učinkovito preprečuje povratni tok plina pod visokim{2}}tlakom in uhajanje delcev. Stopnja uhajanja zraka je manjša ali enaka 0,3 %, kar ohranja stabilnost tlaka visokotlačnega-transportnega sistema in preprečuje neravnovesje zračnega tlaka, ki vpliva na učinkovitost transporta. Hkrati odpravlja uhajanje prahu in varnostne nevarnosti ter izpolnjuje zahteve industrijske varnosti in varstva okolja.

Visok{0}}tlak in visoko{1}}učinkovito hranjenje: Opremljen z namenskim-reduktorjem visokega tlaka in optimizirano strukturo tekača, enakomerno vrtenje natančno potiska zrnat material v zalogovniku do visoko{1}}tlačnega transportnega cevovoda. Hitrost je mogoče natančno prilagoditi od 10 do 25 vrt/min z regulacijo hitrosti frekvenčne pretvorbe, prilagajanjem različnim velikostim delcev in transportnim zahtevam. Dosega učinkovito mešanje zrnatega materiala in visoko{6}}tlačnega plina, transportna učinkovitost pa je za več kot 30 % višja kot pri običajni visoko-tlačni opremi. Primeren je za različne-postopke transporta pod visokim tlakom, kot sta razredčena faza in gosta faza.

Proti-lomljenju in-blokiranju: Pretočni kanal in zasnova rezila sta optimizirana za udarne lastnosti zrnatih materialov v pogojih visokega tlaka. Širok pretočni kanal in prilagodljiva struktura tekača pufra sta sprejeta, da preprečita, da bi se zrnati materiali stisnili in zlomili zaradi trkov med visokotlačnim potiskanjem, s čimer se ohrani celovitost materialov v največji možni meri. Hkrati je razdalja med tekačem in ohišjem ventila optimizirana za zmanjšanje zatikanja in vpenjanja zrnatih materialov. Primeren je za zrnate materiale s premerom 0,5 ~ 50 mm in odpravlja potrebo po blokadi materiala in zaustavitvi.

1. Z robustno strukturo,-odporno na udarce, prenese ultra-visok pritisk.

Ohišje ventila je natančno kovano iz visoko{0}}trdnega litega jekla, obrabno-odporne zlitine ali nerjavečega jekla (izbirno CF8/CF8M). Po optimizaciji mehanske trdnosti in visokotlačnem-preskušanju utrujenosti lahko stabilno prenese visoke-tlačne pogoje od PN6 do PN40 in je primeren za-prenos visokega tlaka do 4,0 MPa. Pod dolgotrajnim-visokim pritiskom se ne deformira ali poči. Celotna konstrukcijska zasnova za-težke obremenitve se lahko učinkovito upre udarcem visoke-hitrosti plina pod visokim{16}}tlakom in zrnatih materialov ter je skladna s specifikacijo načrtovanja visokotlačne-opreme GB/T 12224, kar zagotavlja dolgoročno-stabilno delovanje opreme.

2. Zasnova proti -lomljenju, izjemno nizka izguba materiala.

Jedro rotorja je izdelano iz-zlitine, odporne proti obrabi, ali nerjavečega jekla-kakovostnega za hrano (po potrebi lahko izberete), rezila pa so zaobljena za blaženje. V kombinaciji z zasnovo kanala s širokim pretokom zmanjšuje verjetnost stiskanja in trkov med transportom zrnatih materialov s stopnjo lomljenja manj kot ali enako 0,5 %. Posebej je primeren za krhke delce (kot so plastični delci, delci zrn in delci kemičnih surovin). Hitrost vrtenja rotorja je mogoče natančno nadzorovati, s čimer se izognemo materialni škodi, ki jo povzroča visoko-vrtenje, in zmanjšamo stroške materialnih odpadkov od vira.

3. Visoka odpornost proti obrabi in odpornost proti poškodbam, primerna za različne vrste visoko{1}}tlačnih delcev.

Deli, ki so v stiku z materiali, so izdelani iz-kromovega litega železa, obrabno-odpornega legiranega jekla ali obloženi s keramiko iz volframovega karbida. Lopatice rotorja so utrjene s karbidom (HRC večji ali enak 55). Posebej so ojačani, da prenesejo visoko-hitrost drgnjenja in značilnosti obrabe zrnatih materialov pri visoko-tlačnem transportu, se učinkovito upirajo dolgotrajni-obrabi in znatno podaljšujejo življenjsko dobo opreme. Ohišje ležaja ima izolirano tesnilno zasnovo, stran od kontaktnega območja med materiali in plinom pod visokim-tlakom, in je opremljeno s-sistemom mazanja pri visoki{10}}temperaturi, ki preprečuje vstop zrnatih materialov v ležaj in povzroči zagozditev, s čimer se podaljša življenjska doba osnovnih komponent.

4. Natančno tesnjenje zagotavlja nič puščanja pod visokim pritiskom.

Sprejema trojno dinamično tesnilno strukturo "glavno tesnilo + sekundarno tesnilo + tesnilo v sili". Tesnila so izdelana iz materiala PTFE/FKM, odpornega na-visok pritisk in obrabo. Nekateri modeli uporabljajo strukturne keramične tesnilne pare. Tesnilna površina je natančno brušena, da doseže ANSI razred VI brez puščanja. Tesnila je mogoče prilagodljivo fino-nastaviti pod visokim pritiskom. Višji kot je tlak, tesnejše je prileganje tesnila. Popolnoma odpravlja visoko{11}}povratni tok plina in uhajanje trdnih delcev, kar zagotavlja čistočo v delavnici in varnost proizvodnje.

5. Široka združljivost, enostavna namestitev in odpravljanje napak

Nazivni premer zajema DN65~DN350, vmesnik pa sprejme standard visokotlačne prirobnice GB/T 9113, ki jo je mogoče brezhibno povezati z različnimi visoko{4}}tlačnimi pnevmatskimi transportnimi sistemi, skladiščnimi silosi in merilno opremo. Podpira vodoravno/navpično namestitev brez zapletenih sprememb; primeren je za materiale z različnimi velikostmi delcev od 0,5 do 50 mm, kot so plastične granule, zrnate granule, granule žlindre in granule kemičnega prahu, in je združljiv z visokotlačnimi-transportnimi postopki razredčene faze in goste faze, z izjemno močno prilagodljivostjo.

6. Inteligentno delovanje in vzdrževanje, ki zmanjšuje-dolgoročne stroške

Oprema, ki jo poganja cikloidni visokotlačni{0}}reduktor, deluje gladko in z enakomerno hitrostjo. Naprava za zaščito pred preobremenitvijo spremlja stanje delovanja v realnem času in samodejno opozarja na nenormalne razmere, da prepreči poškodbe opreme. Osrednje komponente so modularno zasnovane, ranljive dele, kot so impelerji in tesnila, pa je mogoče hitro razstaviti in zamenjati brez posebnega orodja, kar skrajša čas vzdrževanja za več kot 50 %. Vsi ranljivi deli so standardizirane konfiguracije, zaradi česar je nabava priročna in bistveno zmanjša stroške vzdrževanja in vložek dela.

Posebej zasnovan za-aplikacije transporta in dovajanja zrnatih materialov pod visokim tlakom, se pogosto uporablja v novi energetski, kemični industriji, industriji gradbenih materialov, predelavi žita, rudarstvu in predelavi plastike ter je posebej primeren za:

Shanghai Hanye Engineering Technology Co., Ltd. je specializirano na področju transporta materiala pod visokim-tlakom, s poudarkom na bolečih točkah ravnanja z zrnatimi materiali pod visokim{3}}tlakom. Z "visoko-tlačno stabilnostjo, visoko-učinkovitim transportom, nizko porabo in vzdržljivostjo" kot svojimi temeljnimi načeli strankam zagotavlja visoko zanesljiv in prilagodljiv visokotlačni rotacijski zračni ventil za zrnate materiale in sorodne rešitve. Za podrobne parametre, rešitve za prilagajanje delovnih pogojev ali -študije primerov na kraju samem nas kontaktirajte!
