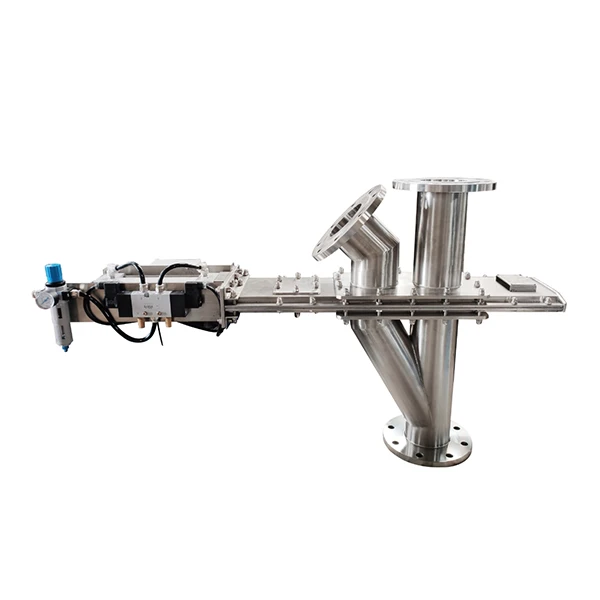

Preklopni ventil Wye Line

Preklopni ventil Wye Line je osnovna preklopna naprava za cevovode, prilagojena za trdne materiale (prah, zrnca, mešanice zrnc v prahu-) in nekatere sisteme za prenos tekočih medijev. Na podlagi dolgoletnih izkušenj podjetja pri izdelavi ventilov in tehnologiji transporta materiala uporablja "jedro ventila s ploščo z natančno zaslonko" kot jedro in sprejme tri-smerno postavitev z enim dovodom in dvema izhodoma ali dvema dovodoma in enim odvodom. Fleksibilno lahko uresničuje funkcije preklapljanja smeri medijskega toka, preusmerjanja in združevanja. Ima tudi prednosti odpornosti proti obrabi, zanesljivega tesnjenja, nizkega pretočnega upora in priročnega delovanja. Proizveden je v strogem skladu z ustreznimi standardi GB/T 9092, API 598 in ISO 9001. Primeren je za več delovnih pogojev od normalnega do visokega tlaka in se pogosto uporablja v kemični, metalurški, novi energetski, rudarski, predelovalni industriji, inženirskih strojih in drugih industrijah. Popolnoma rešuje industrijske težave, kot so motnje pri preklapljanju medijev, puščanje, visok upor pretoka in nenatančno obračanje, poenostavi postavitev cevovoda in izboljša učinkovitost delovanja transportnega sistema.

Kot ključno preklopno vozlišče v sistemih za dostavo medijev tri glavne funkcije tega izdelka delujejo skupaj za povezovanje različnih cevovodnih sistemov, kar omogoča prilagodljiv nadzor medijev, hkrati pa zagotavlja stabilnost delovanja in enostavnost uporabe ter se prilagaja zahtevam postopka dostave medijev v različnih scenarijih:

Natančno preklapljanje smeri pretoka: Jedro ventila je vrtljiva plošča z natančno odprtino. Jedro ventila je mogoče z aktuatorjem zavrteti za 90 stopinj, da hitro preklopite smer pretoka medija. Primeren je za postavitev cevovoda z enim dovodom in dvema odvodoma ali dvema dovodoma in enim odvodom. Kot cevovoda je mogoče izbrati kot 30 stopinj, 45 stopinj ali 60 stopinj glede na zahteve. Dodatna kombinacija ventilov ni potrebna, kar poenostavlja postavitev cevovoda in je primerno za pogosto preklapljanje procesnega toka. Delovni položaj jedra ventila natančno zazna stikalo za mejno zaznavanje, da se zagotovi, da je stikalo na mestu in brez odstopanja, s čimer se prepreči napačno delovanje.

Učinkovito preusmerjanje in združevanje: Zasnova pretočnega kanala odprtine je optimizirana, pretočni kanal in odprtina pa sta natančno usklajena. Lahko natančno realizira razdelitev enega medija na dva izhoda ali združitev dveh medijev v en izhod. Pretočni kanal nima mrtvih kotov in ostankov, kar preprečuje kopičenje medija. Primeren je za prenos različnih pretokov, zagotavlja enakomerno porazdelitev medija in zagotavlja stabilnost proizvodnega procesa. Posebej primeren je za neprekinjen transport praškastih in zrnatih materialov ter natančno distribucijo tekočih medijev.

Te-odporno proti obrabi in preprečevanje puščanja: Sprejeta je posebna tesnilna struktura in posebna tesnilna shema se lahko konfigurira v skladu z zahtevami tlačnega tesnjenja. Mehko tesnilo uporablja visokomolekularne materiale, kot sta PTFE in PEEK, trdo tesnilo pa materiale, odporne na -obrabo in visoko-temperaturo, kot sta zlitina Stellite in volframov karbid, da se doseže tesno tesnjenje, ki učinkovito blokira puščanje medija in vstop zraka, s čimer se izognemo materialnim odpadkom, izgubi tekočine in onesnaženju s prahom v delavnici; površina jedra ventila odprtine je natančno obdelana in kombinirana z gladko zasnovo pretočnega kanala, da popolnoma odpravi zagozdenje in kopičenje medija ter je primerna za transport in preklapljanje materialov z visoko viskoznostjo, ki jih je enostavno-v-kabino, in korozivnih tekočin.

1. Jedro ventila z zaslonko, natančno preklapljanje in nizek upor pretoka.

Jedro uporablja jedro ventila z natančno odprtino, ki ga obdeluje CNC pet{0}}osni obdelovalni center. Koaksialnost sistema lukenj je manjša ali enaka 0,01 mm, premer luknje pa se natančno ujema s transportnimi zahtevami. Notranja stena pretočnega kanala je natančno polirana (natančnost poliranja lahko doseže 400#), gladka in čista, brez mrtvih vogalov ostankov medija, kar lahko učinkovito zmanjša pretočni upor medija in zmanjša porabo energije sistema. Jedro ventila se gladko vrti in ga stikalo za zaznavanje meje natančno nastavi. Preklapljanje poteka gladko in brez odstopanja. Primeren je za več scenarijev, kot je obračanje gravitacijskega razkladanja, obračanje cevovoda za pnevmatski transport in preklapljanje cevovoda za tekočino. Hitrost obračanja je hitra in je primerna za pogoje pogostih preklopov.

2. Zanesljivo tesnjenje, primerno za različne pogoje tlaka in temperature.

Strukturo mehkega ali trdega tesnila je mogoče prilagodljivo konfigurirati glede na delovne pogoje: mehko tesnilo je primerno za nizek tlak in čiste medije (kot sta živilska in farmacevtska industrija), s temperaturnim območjem od -20 stopinj do 200 stopinj, kar zagotavlja ničelno puščanje (skladno s standardom ANSI razreda VI); trdo tesnilo je primerno za visoke tlake, visoke temperature in pogoje visoke obrabe, s temperaturno odpornostjo manj kot ali enako 500 stopinj in delovnim tlakom, ki lahko pokrije atmosferski tlak do visokega tlaka nad 0,35 MPa, in ga je mogoče prilagoditi visokotlačnim pogojem razreda 600 (približno 10 MPa). Dolgo časa lahko deluje brez puščanja in obrabe ter izpolnjuje zahteve glede tesnjenja različnih scenarijev tlaka in temperature.

3. Odporen-na obrabo in vzdržljiv, z dolgo življenjsko dobo.

Telo ventila in jedro ventila z odprtino je natančno ulito iz litega jekla in nerjavečega jekla (304, 316L, CF8/CF8M po izbiri), z robustno strukturo, visoko trdnostjo in ni enostavno za deformacijo ter lepim videzom; površina jedra ventila je utrjena ali varjena iz trde zlitine (HRC večji ali enak 55), nekateri modeli pa uporabljajo QPQ ali postopek trdega eloksiranja, ki se lahko učinkovito upre-hitrosti praškastega in zrnatega materiala ter eroziji korozivnih tekočin in je primeren za visoko obrabo in močno korozijo; sedež ležaja ima izolacijsko tesnilno zasnovo, ki preprečuje vstop medija, podaljša življenjsko dobo osnovnih komponent in zmanjša kasnejše stroške vzdrževanja.

4. Enostaven za uporabo, hiter odziv in nadzor

Podpira tako ročni kot pnevmatski pogon. Ročni pogon prihrani-del in je prilagodljiv za preklop. Pnevmatski pogon krmili aktuator preko elektromagnetnega ventila, ki lahko doseže drugi-nivojski preklop. Podpira povezavo z daljinskim nadzorom in avtomatizacijo, je združljiv s proizvodnimi linijami industrijske avtomatizacije in ne zahteva ročnega delovanja na-gradišču, kar močno izboljša učinkovitost proizvodnje. Stikalo za mejno zaznavanje neposredno zazna dva položaja jedra ventila, da se zagotovi natančno preklapljanje in preprečijo napake pri proizvodnji, ki jih povzroči odstopanje pri vzvratni smeri.

5. Celoten obseg premerov, močna prilagodljivost namestitve

Nazivni premer pokriva DN50-DN800 (2"-32"), ki lahko zadosti srednjim transportnim potrebam z različnimi pretoki in je primeren za velike pretočne scenarije transporta prahu, zrnatega materiala in tekočine. Vmesnik uporablja standardno prirobnično povezavo GB/T 9113, ANSI B16.5 (150 lb), ki jo je mogoče brezhibno povezati z različnimi pnevmatskimi transportnimi sistemi, opremo za shranjevanje in transportnimi cevovodi. Med montažo je treba zagotoviti, da sta sprednja stran dušilne naprave in njena vpenjalna prirobnica pravokotna na os cevovoda, odprtina dušilne naprave in vpenjalna prirobnica sta koncentrični s cevovodom, tesnilno tesnilo pa ne sme štrleti v notranjo steno cevovoda. Podpira horizontalne in vertikalne načine namestitve. Uporabniki lahko izberejo ustrezen kot namestitve glede na potrebe transportnega cevovoda brez zapletenih sprememb in imajo močno prilagodljivost.

6. Enostavno vzdrževanje in nizki obratovalni stroški

Modularna zasnova omogoča ločeno razstavljanje in zamenjavo ranljivih delov, kot so jedra ventilov in tesnila, s čimer se odpravi potreba po razstavljanju celotnega ventila in znatno izboljša učinkovitost vzdrževanja. Standardizirana konfiguracija ranljivih delov omogoča priročno nabavo, poleg tega so-odporni na obrabo in vzdržljivi, kar zmanjšuje pogostost zamenjave. Oprema deluje z nizkimi vibracijami in hrupom ter ima nizko stopnjo napak, kar omogoča dolgo-neprekinjeno delovanje. To znatno zmanjša stroške vzdrževanja v času nedelovanja in vložek dela, zaradi česar je primeren za 24-urne neprekinjene proizvodne potrebe. Hkrati je postavitev komponent lahko dostopna, kar olajša kasnejše prilagoditve in vzdrževanje.

Shanghai Hanye Engineering Technology Co., Ltd. je specializirano za transport medijev in krmiljenje ventilov, s poudarkom na bolečih točkah preklapljanja med praškom, zrnatimi materiali in cevovodi za tekočine. Z "natančnim obračanjem,-odpornim tesnjenjem, visoko učinkovitostjo in priročnostjo" kot jedrom, podjetje strankam zagotavlja zelo zanesljiv in prilagodljiv preklopni ventil Wye in sorodne rešitve. Za podrobne parametre, rešitve za prilagajanje pogojem delovanja ali-študije primerov na kraju samem nas kontaktirajte!
