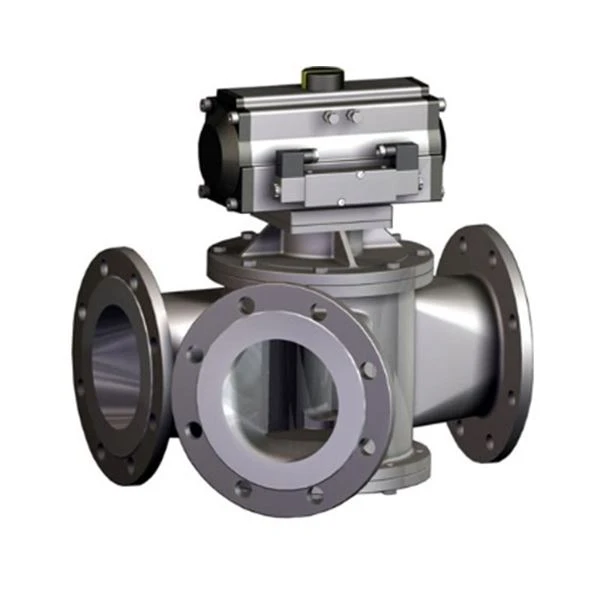

Vtični preklopni ventil

Vtični preklopni ventil je osnovna preklopna naprava za cevovode, prilagojena za transportne sisteme trdnih materialov (prah, zrnat material, pra-zrnata mešanica). Na podlagi dolgoletnih izkušenj podjetja pri proizvodnji ventilov in tehnologiji transporta materiala uporablja "jedro rotacijskega cilindričnega ventila" kot svoje jedro in ima tri-smerno postavitev z enim dovodom in dvema izhodoma ali dvema dovodoma in enim odvodom. Lahko fleksibilno uresniči funkcije preklopa smeri toka materiala, preusmeritve in združevanja. Ima tudi prednosti proti-zamašitve in odpornosti proti obrabi, zanesljivega tesnjenja in priročnega delovanja. Proizveden je v strogem skladu z industrijskimi standardi, kot sta GB/T 9092 in API 598. Primeren je za več delovnih pogojev od normalnega do visokega tlaka in se pogosto uporablja v kemični, metalurški industriji, novi energiji, rudarstvu, predelavi žit in drugih industrijah. Popolnoma rešuje industrijske boleče točke, kot so motenje preklapljanja praškastega/zrnatega materiala, puščanje in velik upor pretoka, poenostavlja postavitev cevovoda in izboljšuje učinkovitost delovanja sistema za transport materiala.

Kot ključno preklopno vozlišče v transportnih sistemih praškastega/zrnatega materiala tri osrednje funkcije tega izdelka delujejo skupaj za povezovanje različnih cevovodnih sistemov, kar omogoča prilagodljiv nadzor materiala, hkrati pa zagotavlja stabilnost delovanja in enostavnost uporabe ter se prilagaja različnim zahtevam procesa transporta materiala:

Prilagodljivo preklapljanje smeri pretoka: Smer pretoka materiala je mogoče hitro preklopiti s premikanjem jedra ventila, da se vrti skozi aktuator. Primeren je za postavitev cevovoda z enim dovodom in dvema odvodoma ali dvema dovodoma in enim odvodom. Kot cevovoda je mogoče izbrati kot 30 ali 45 stopinj glede na zahteve. Dodatna kombinacija ventilov ni potrebna, kar poenostavlja postavitev cevovoda in se s pogostimi preklapljanji prilagaja procesu. Stikalo za mejno zaznavanje natančno zazna delovni položaj jedra ventila, da zagotovi, da je stikalo na mestu.

Učinkovito preusmerjanje in združevanje: Optimizirana zasnova pretočnega kanala rotacijskega bobna lahko natančno realizira razdelitev enega materiala na dva izhoda ali združitev dveh materialov v en izhod. Pretočni kanal nima mrtvih vogalov ali ostankov, preprečuje kopičenje materiala, prilagaja se potrebam transporta materiala različnih stopenj pretoka, zagotavlja enakomerno porazdelitev materiala in zagotavlja stabilnost proizvodnega procesa. Posebej primeren je za scenarije neprekinjenega transporta praškastih in zrnatih materialov.

Proti-blokiranje, tesnjenje in preprečevanje puščanja: ima posebno tesnilno strukturo in se lahko konfigurira s posebno tesnilno shemo v skladu z zahtevami tlačnega tesnjenja, da se doseže tesno tesnjenje, učinkovito blokira uhajanje materiala in vstop zraka, izogibanje materialnim odpadkom in onesnaževanju s prahom v delavnici; pretočni kanal rotacijskega bobna je gladek in čist, brez izboklin ali mrtvih vogalov in z razumno zasnovo prečnega-prereza kanala popolnoma odpravlja zagozdenje in kopičenje materiala ter je primeren za transport in preklapljanje visoko viskoznih in zlahka strjejočih se materialov.

1. Jedro ventila rotacijskega cilindra z izjemno učinkovitostjo proti-mašenju.

Jedro ima jedro ventila rotacijskega cilindra, notranja stena pretočnega kanala pa je natančno polirana (natančnost poliranja lahko doseže 400#), gladka in čista, brez mrtvih vogalov ostankov materiala, kar lahko učinkovito prepreči zagozditev in kopičenje prahu in zrnatih materialov med postopkom preklapljanja. Primeren je za zrnate materiale z več velikostmi delcev od 0,1 do 50 mm in različne praškaste materiale. Jedro ventila se gladko vrti in ga stikalo za zaznavanje meje natančno nastavi. Preklapljanje je gladko in primerno za več scenarijev, kot sta obračanje pri gravitacijskem razkladanju in obračanje cevovoda za pnevmatski transport.

2. Zanesljivo tesnjenje, prilagodljivo različnim tlakom.

Strukturo mehkega ali trdega tesnila je mogoče konfigurirati glede na delovne pogoje. Mehko tesnilo uporablja materiale z visoko vsebnostjo polimerov, kot sta PTFE in PEEK, ki so primerni za nizek tlak in čiste medije (kot sta prehrambena in farmacevtska industrija), da dosežejo ničelno puščanje. Trdo tesnilo uporablja materiale, odporne-na obrabo in visoke{3}}temperature, kot sta zlitina Stellite in volframov karbid, ki sta primerna za pogoje visokega tlaka. Delovni tlak lahko pokriva atmosferski tlak do visokega tlaka nad 0,35 MPa. Dolgo časa lahko deluje brez puščanja in obrabe ter izpolnjuje zahteve glede tesnjenja različnih tlačnih scenarijev.

3. Odporen-na obrabo in vzdržljiv, z dolgo življenjsko dobo.

Telo ventila in jedro ventila z rotacijskim cilindrom sta natančno ulita iz litega jekla in nerjavečega jekla (304, 316L, CF8/CF8M po izbiri), z robustno strukturo, visoko trdnostjo, ki se ne zlahka deformira, in čudovitega videza. Površina jedra ventila je utrjena ali varjena iz trde zlitine (HRC večji od ali enak 55), kar se lahko učinkovito upre hitremu praskanju in obrabi praškastih in zrnatih materialov ter je primerno za transport visoko-obrabljivih materialov. Sedež ležaja ima izolacijsko tesnilno zasnovo, ki preprečuje vdor materiala, podaljša življenjsko dobo osnovnih komponent in zmanjša kasnejše stroške vzdrževanja.

4. Enostaven za uporabo, hiter odziv in nadzor

Podpira tako ročni kot pnevmatski pogon. Ročni pogon prihrani-del in je prilagodljiv za preklop. Pnevmatski pogon krmili aktuator preko elektromagnetnega ventila, ki omogoča hitro preklapljanje. Podpira daljinsko upravljanje in povezovanje z avtomatizacijo, je združljiv s proizvodnimi linijami za industrijsko avtomatizacijo in ne zahteva ročnega delovanja na-gradišču, kar močno izboljša učinkovitost proizvodnje. Oba položaja jedra ventila neposredno zazna stikalo za mejno zaznavanje, da se zagotovi natančno preklapljanje in prepreči napačno delovanje.

5. Celoten obseg premerov, močna prilagodljivost namestitve

Nazivni premer zajema DN50-DN600 (2"-24"), ki lahko zadovolji potrebe po transportu materiala z različnimi pretoki in je primeren za scenarije transporta praškastega in zrnatega materiala z velikim pretokom. Vmesnik sprejme standardno prirobnično povezavo GB/T 9113 in ANSI B16.5 (150 lb), ki jo je mogoče brezhibno povezati z različnimi pnevmatskimi transportnimi sistemi, opremo za shranjevanje in transportnimi cevovodi. Podpira horizontalne in vertikalne načine namestitve. Uporabniki lahko izberejo ustrezen kot namestitve glede na potrebe transportnega cevovoda brez zapletenih sprememb in imajo močno prilagodljivost.

6. Enostavno vzdrževanje in nizki obratovalni stroški

Z modularno zasnovo je mogoče ranljive dele, kot so jedra ventilov in tesnila, posamično razstaviti in zamenjati, ne da bi morali razstaviti celoten ventil, kar močno izboljša učinkovitost vzdrževanja. Standardizirana konfiguracija ranljivih delov omogoča priročno nabavo, poleg tega so-odporni na obrabo in vzdržljivi, kar zmanjšuje pogostost zamenjave. Oprema deluje z nizkimi vibracijami in hrupom ter ima nizko stopnjo napak, kar omogoča dolgo-neprekinjeno delovanje. To znatno zmanjša stroške vzdrževanja v času nedelovanja in vložek dela, zaradi česar je primeren za 24-urne neprekinjene proizvodne potrebe.

Shanghai Hanye Engineering Technology Co., Ltd. je specializirano za transport trdnih materialov in krmiljenje ventilov, s poudarkom na bolečih točkah preklapljanja med cevovodi za prah in zrnat material. S temeljnimi načeli "-proti zamašitvam,-odpornim na obrabo, prilagodljivim, učinkovitim in zanesljivim tesnjenjem" strankam zagotavlja zelo zanesljive in prilagodljive preklopne ventile-tipa in sorodne rešitve. Za podrobne parametre, rešitve za prilagoditev delovnih pogojev ali -študije primerov na kraju samem nas kontaktirajte!
